格子板是格子型磨礦機的特有部件，它與中心襯板、簸箕襯板一起組成排礦格。其主要作用：

1)實現磨礦機的強迫排礦(低水平排礦)，礦料周轉快，過磨輕，有利于提高磨礦機能力。

2)起篩分作用，阻止大塊礦料和磨碎的介質排出。格子板的格子孔應滿足排料通暢、不易堵塞的要求。格子孔的排列有多種方式：①同心排列，如圖11a所示，礦漿順格子流動，格子孔磨損嚴重，礦漿易回流。②幅射排列，如圖11c所示，礦粒在通過格子板瞬間受離心力作用，順孔向外移動，容易造成堵塞。③傾斜排列，如圖11b所示，這種排列方式克服了同心和幅射排列的缺點，得到廣泛采用。

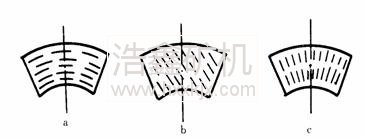

圖11 格板孔的排列方式

格子襯板的格子孔寬度向排礦方向逐漸擴大(梯形)，可防止礦漿的倒流和大塊礦粒的堵塞。
