產品介紹
搖床概況：
云錫搖床的全套生產圖紙資料是嚴格按照云南錫業公司的標準圖紙所生產，該種搖床主要適用于各種有色金屬礦使用。特別是對多有色金屬礦尤其能發揮它的奇效功能。它能選別2毫米以下的各種有色金屬的重選與精選。經過多年的礦山生產實踐證明：云錫搖床具有性能穩定，選礦效率高、平穩、噪音小和使用維修方便等點。
搖床結構及材質：

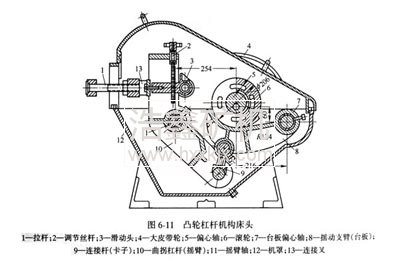

云錫搖床主要由床面、床頭、溜動設備三大部分組成。床面由床架部分和給礦槽等部分組成。床面分有粗砂床面和刻槽床面。根據選礦粒度和濃度的不同選擇適當?shù)拇裁?附表)。床面支撐在溜動設備上，由床頭的床面掛鉤連接床面，在床頭的推動下使床面往復運動進行選礦。 床頭系采用偏心軸帶動偏心滾輪來推動搖桿支臂，例搖桿支臂叉推動聯接丁頭螺桿，因而使螺桿往復運動。床頭潤滑軸承系采用ZQSN5-5-5材料作為滑動軸承，具有噪音小轉動靈活等點。 溜動設備部分主要是用來調節選礦設備所需要坡度，利用手輪調節斜度托板，使床面產生坡度。

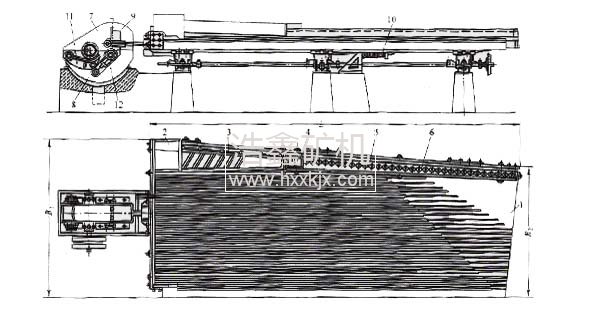

云錫搖床結構圖
1-床面； 2-給礦斗； 3-給礦槽； 4-給水斗； 5-給水槽； 6-菱形活瓣；
7-滾輪； 8-機座； 9-機罩； 10-彈簧； 11-搖動支臂； 12-曲拐杠桿
它能選別2毫米以下的各種有色金屬的重選與精選。經過多年的礦山生產實踐證明：云錫搖床具有性能穩定，選礦效率高、平穩、噪音小和使用維修方便等點。
工業用搖床有以下幾種規格：
|
沖程 （毫米） |
沖次 （次/分） |
給礦 粒度 （毫米） |
床面橫 向坡度 （度） |
處理量 （噸/臺日） |
電機型號 |
電機功率 （千瓦） |
設備重量 （噸） |
外形尺寸 （毫米） |
|
|
4520*1825*1560 搖床（漆灰刻槽床面） |
8-36 | 240-380 | 0.02-2 | 0-10 | 15-108 | Y90S-4 | 1.1 | 1.25 | 5600*1825*1560 |
|
4520*1825*1560 搖床（玻璃鋼床面） |
8-36 | 240-380 | 0.02-2 | 0-10 | 15-108 | Y90S-4 | 1.1 | 1.08 | 5600*1825*1560 |
|
云錫型搖床 （粗、細砂刻槽面） |
8-22 | 240-360 | 0.019-2 | 0-8 | 50-35 | Y100L-6 | 1.5 | 1.045 | 5454*1825*1242 |
|
云錫型搖床 （漆灰刻槽床面） |
8-22 | 240-360 | 0.019-2 | 0-8 | 50-35 | Y100L-6 | 1.5 | 1.03 | 5454*1825*1242 |
|
云錫型搖床 （玻璃鋼床面） |
8-22 | 240-360 | 0.019-2 | 0-8 | 50-35 | Y100L-6 | 1.5 | 1.08 | |
|
2100*1050 小型搖床 |
12-28 | 250-450 | 0-4 | 0-8 | 7.2-19.2 | Y90L-6 | 1.1 | 0.694 | 3090*1050*1033 |
